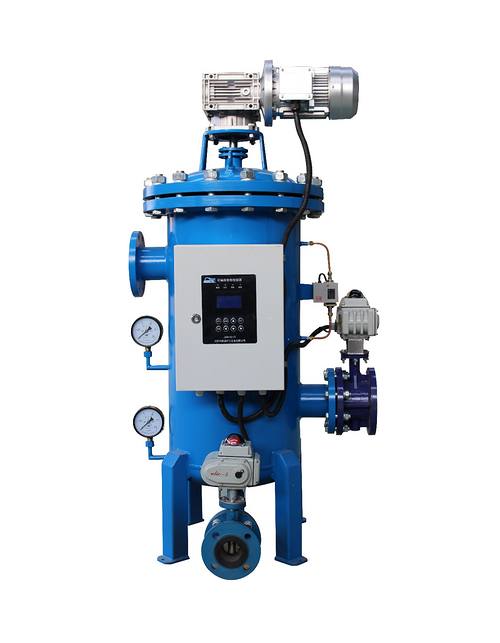

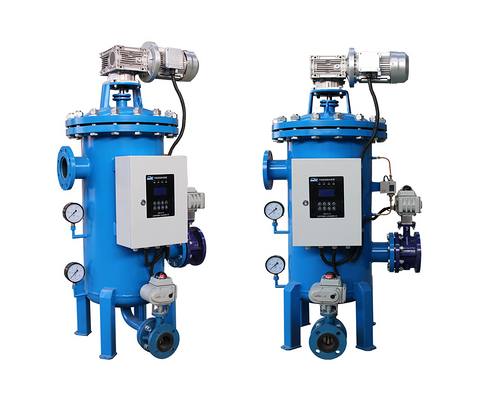

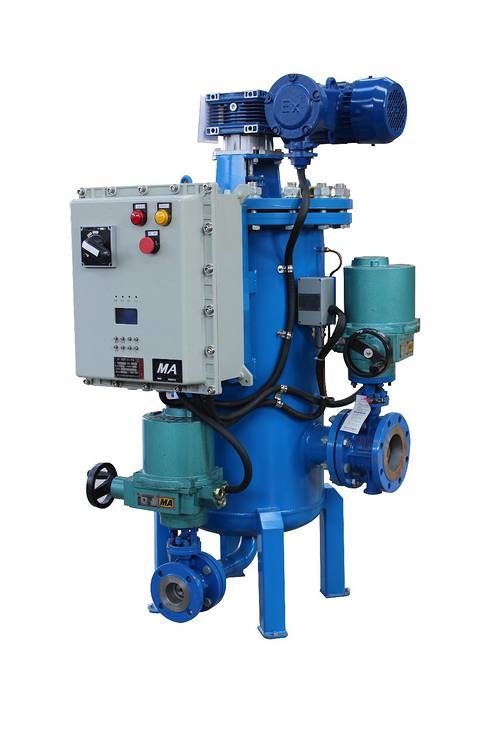

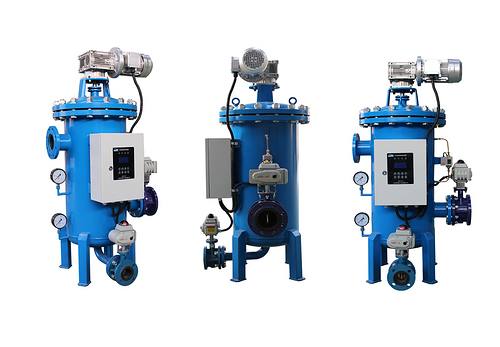

一、JSYL-S1-32过滤器产品介绍、图示

1 产品介绍：利用滤网直接拦截水中的杂质，去除水体悬浮物、颗粒物，降低液体浊度，净化水质，减少系统污垢、菌藻、锈蚀等产生，使物料保持清洁，保护下游生产设备不被液体中的杂质堵塞损坏能够正常运转。全自动智能控制可远程，电机正反转自动切换，清洗更彻底，防止金属疲劳所导致的刷子变形、不归位等现象产生，同时新加了手动的进气阀、排污阀，当设备停止工作时，可手动操作排除设备内部污水，维护设备，是一款多功能高效除污过滤器。

二、JSYL-S1-32过滤器工作原理

正常工作模式：液体由进口进入机体过滤器过滤，由滤芯对液体进行过滤，液体中的杂质沉积在不锈钢滤网上，当进口的压力与出口的压力达到设定值时；系统自动启动自清洗程序；传感器将信息传给配电系统，配电系统接收压力信号引发：电动马达带动刷子旋转，对滤芯进行清洗；同时排污阀打开排污；清洗时间10-60（可设置）秒钟，清洗结束时，阀门关闭；电机停止运转；系统恢复至初始状态；开始进入下一个过滤工序。

三、JSYL-S1-32过滤器特点

1：单台处理流量大，可并联使用，单台最大3000m³/h。

2：过滤面积大、纳污量高。精度（10um--3000um）,可根据客户要求进行定制。

3：自动清洗排污且清洗排污时不间断供水，清洗排污耗水量少，清洗时间短。

4：活的滤芯组件，易拆卸、易更换、易维护。

5：清洗刷独特设计（带弹簧，并可伸缩调节，独有）

5: 全自动智能控制可远程。

6：电机正反转自动切换（目前市面上智能一个方向转动，独有）。

7:安装了手动进气阀、手动排水阀，当设备停止工作时，可手动操作排出设备内部污水，维护设备。

8：控制方式灵活、多样，控制系统参数可调节；可根据客户需求灵活切换。

•


• 时间模式控制

•


• 压差模式控制

•


• 手动控制

9：配电箱有过载、短路、漏电等保护措施。

四、JSYL-S1-32过滤器技术参数

1.


   产品型号：DN25、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、 DN500、DN600

2. 单台滤水量：1～3000m³/h;

3. 过滤精度：100～3000 μm

4. 工作压力：0.1-1.6Mpa;

5. 压力损失：≤ 0.018 Mpa

6. 工作水温：-10-95℃

排污时间：10～60秒(可自行设定)

电源：交流三相380V/ 50Hz

控制界面：PLC数显、旋钮、开关；

控制模式：压差模式、时间模式、手动控制模式；

滤网类型：304楔形网/烧结网、316L楔形网/烧结网;

电力马达运转方式：电机正反转自动切换；

六、JSYL-S1-32过滤器适用范围

全自动刷式自清洗过滤器广泛适用于循环或非循环冷却水系统、热交换系统、中央空调系统、集中供暖系统、热水锅炉系统等，分别用来保护冷却设备、热交换 装置、空调器、锅炉等。该设备适用行业面广，包括建筑、化工、电力、冶金、橡胶、造纸、轻纺、煤炭、食品等行业。

  <1> 石油化工管道、液体过滤。

  <2> 能源化工管道、液体过滤。

  <3> 精细化工管道、液体过滤。

  <4> 给排水以及污水管道水质处理。

  <5> 工业制造冷却水循环过滤、乳化液过滤、给排水管道水过滤。

  <6> 造纸业生产废水过滤。

  <7> 电厂冷却水循环过滤。

  <8> 矿山井下水过滤、喷雾系统水质处理、乳化液过滤……

  <9> 农业园林灌溉水杂质过滤、以及有机液体肥料输送管道过滤。

  <10> 食品饮料液体杂质过滤。
